电动球阀--搏力谋新型控制球阀
球阀可用与暖通空调设备的精确控制 电动球阀

控制特性

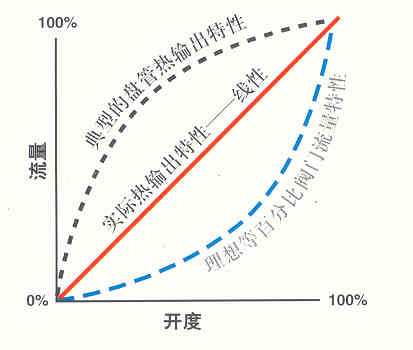

为了控制的稳定性,阀门需要有在盘管和其他传热装置非线形特征相反的流量特征。等百分比特性可以使热输出和阀门开度相比呈线性.当阀门开始打开时,流量增加非常缓慢.(参见图一)

典型的球阀属性

在控制实验条件下,全通球阀表现为等百分比特征。遗憾的是当典型的球阀安装在现场时起特性会产生严重畸变。原因是全通球阀相对与它本身尺寸有极大的C值。在这种应用场合阀门尺寸过大,而“阀权”很差。结果是,当阀门全开启时,阀门两端的压力差非常小。

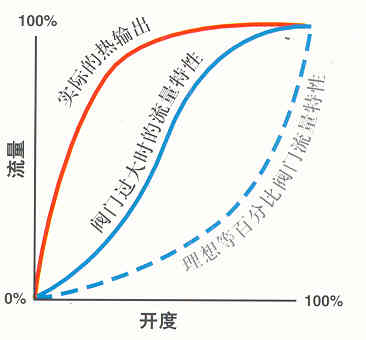

随着阀门关闭,压差增加。只到阀门完全关闭,全系统压力作用于阀门。如此大的压力变化扭曲了阀门特性,因此它不再有类似等百分比的特性。当阀门开始打开,流量增加非常快,稳定控制很难实现。(参见图二)

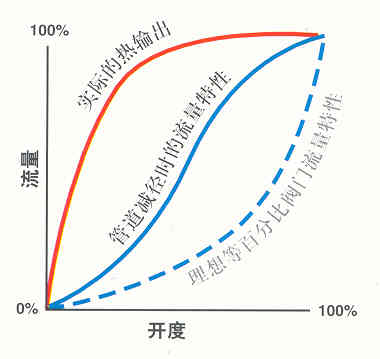

当使用管道径轻时,由于管道的几何因素,有效的C值减小了。这也造成了阀门特性的畸变。(参见图三)

电动球阀参数对比图1

图一

电动球阀参数对比图2

图二

电动球阀参数对比图3

图三

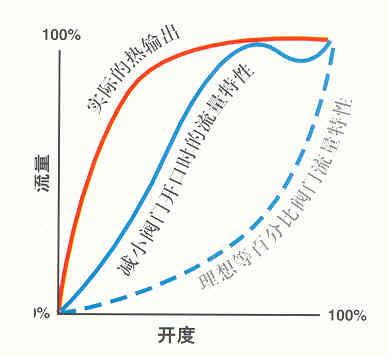

电动球阀参数对比图4

图四

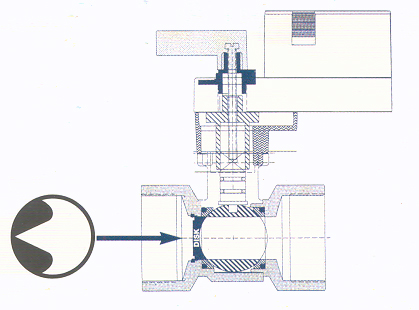

搏力谋控制球阀的专利技术:特殊的流量配置装置----配流盘

搏力谋解决了球阀的控制稳定性问题。搏力谋控制球阀在全球的特殊装置---配流盘。配流盘是一侧为凹型的球面,与球型阀芯表面良好配合。流量通过球型阀芯的配流盘V型开口之间的开度得到精密控制。因而将球阀C值减小到相同规格座阀的C值。配流盘确定了阀门的特性。备有不同形状开口的配流盘,因而每种规格的阀门可以有不同的C值。

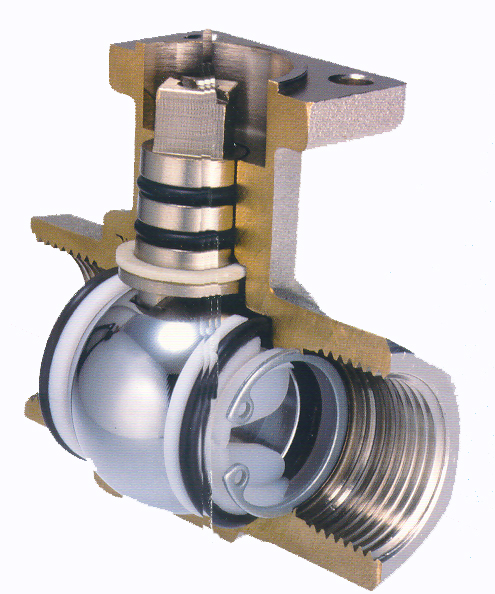

搏力谋控制球阀配流盘

优势

搏力谋特征控制球阀的优点之一就是他不再需要减径。然而,主要优势是阀门特性呈真正的等百分比特性。尤其在最初阀门开启时。阀门流量增加非常慢。改善了控制稳定性,提高了能量效率。

电动球阀参数对比图

电动球阀产品型号一览

DN15两通电动球阀 DN20两通电动球阀 DN25两通电动球阀
DN32两通电动球阀 DN40两通电动球阀 DN50两通电动球阀
DN15三通电动球阀 DN20三通电动球阀 DN25三通电动球阀
DN32三通电动球阀 DN40三通电动球阀 DN50三通电动球阀
DN65三通电动球阀 DN80三通电动球阀





更多产品信息请直接来电
